Conector de cablu M16 rezistent la apă, certificat UL

Conectorul cablului de blocare automată impermeabil M16, listat UL HuaYi-FaDa, oferă instalare cu blocare prin apăsare, protecție IP68 și configurații cu 2 pini, 3 pini sau 4 pini pentru iluminarea cu LED-uri și automatizarea industrială. Cu compatibilitate cu fire de 18–22 AWG și tipuri și lungimi de cablu personalizabile, seria SA16 acceptă modele de conexiune flexibile. Solicitați o ofertă pentru ansambluri de cabluri personalizate și opțiuni OEM/ODM.

Trimite o anchetă

Descriere produs

Listat UL · Blocare automată M16

Conectorul cablului de blocare automată impermeabil M16, listat UL HuaYi-FaDa, combină un mecanism de conectare cu blocare prin apăsare cu protecție IP68 pentru iluminatul LED și echipamentele de automatizare industrială. Seria de cablu turnat SA16 oferă configurații cu 2 pini, 3 pini și 4 pini, piulițe de conectare din plastic galbene sau albastre și tipuri și lungimi de cablu personalizate pentru diferite cerințe de instalare.

Caracteristici

Conexiune Push-Lock pentru o instalare convenabilă

SA16 folosește un design de conexiune push-lock pentru o împerechere rapidă între jumătățile de conector compatibile. Carcasa sa neagră este asociată cu o piuliță de conectare din plastic galbenă sau albastră, oferind o alegere a aspectului pentru diferite modele de echipamente. Componenta de conectare din plastic este proiectată să reziste la coroziune asociată cu expunerea la sare.

Cablu turnat și opțiuni de tip de lipit

Versiunea standard SA16 este turnată cu cablu, integrând cablul și conectorul într-un singur ansamblu. Tipul și lungimea cablului pot fi personalizate pentru diferite modele de cablare.

Este disponibil și un conector de lipit fără cablu și poate fi asociat cu versiunea cu cablu turnat în configurații compatibile. Aceste opțiuni acceptă proiecte de iluminat care necesită aranjamente diferite de terminare.

Protecție IP68 pentru iluminat și automatizare

Conectorul are un grad de protecție IP68 și o componentă de etanșare din silicon. Pinurile de contact placate cu aur din aliaj de cupru asigură conexiunea electrică, în timp ce carcasa și componentele izolate folosesc materiale plastice de înaltă performanță.

SA16 Specificații de produs

Articol	Caietul de sarcini
Numele produsului	Conector de cablu M16 rezistent la apă, certificat UL
Model	SA16 turnat cu cablu
Metoda de conectare	Apăsați blocarea
Configurații de pin	2 pini, 3 pini, 4 pini
Culoarea conectorului	Negru
Culoarea nucilor	Galben sau albastru
Gradul de protecție	IP68
Diametrul firului	18–22 AWG
Diametrul cablului	4,0–9,0 mm
Tipul și lungimea cablului	Personalizabil
Curent nominal	5-10 A
Tensiunea de operare	300 V AC RMS
Rezistenta la tensiune	1500 V AC timp de 1 minut
Rezistenta de contact	<5 mΩ
Rezistenta de izolare	>500 MΩ
Durabilitatea împerecherii	≥3.000 de cicluri
Temperatura de functionare	-40°C până la +105°C
Materialul carcasei	Materiale plastice inginerești de înaltă performanță
Material de contact	Aliaj de cupru placat cu aur
Material de etanșare	Silicon
Evaluare la flacără	UL94 V-0
Certificari listate	UL, CE, RoHS

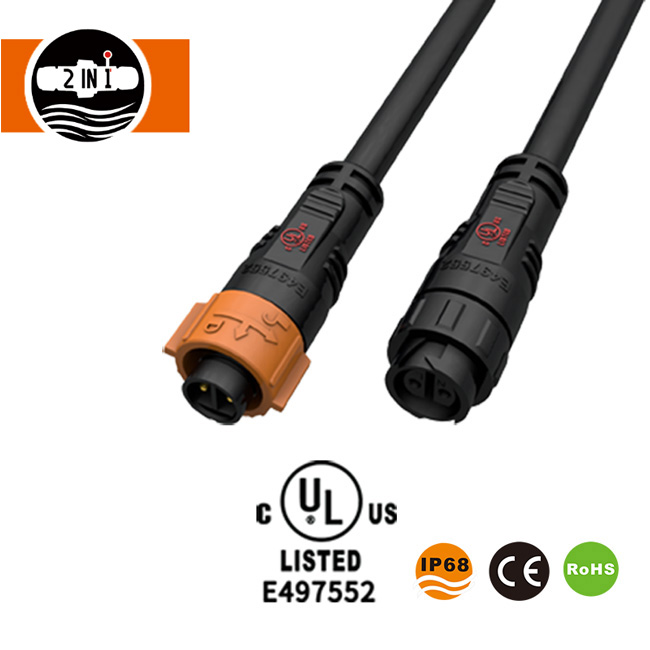

UL Listed M16 Waterproof Auto Lock Cable Connector

Aplicații

Iluminare LED:Benzi cu LED-uri, dispozitive de spălat cu LED-uri, lumini subterane, lumini de frânghie, lumini de centură, lumini de perdele și lumini sclipitoare. Răsfoieșteconectori LED impermeabili.
Echipamente de automatizare:Întrerupătoare de proximitate, dispozitive de monitorizare a fluxului, componente fieldbus, senzori și actuatoare. Vedereconectori circulari impermeabili.
Echipamente electrice de exterior:Conexiuni de cablu etanșate pentru iluminat și ansambluri electrice compatibile care necesită protecție IP68.

Configurații și personalizare conector SA16

Seria SA16 acceptă diferite aranjamente de cablare prin versiunile sale cu cablu turnat și conector de lipit fără cabluri. Designul push-lock permite jumătăților de conector compatibile să se conecteze fără o operație de cuplare filetată, făcându-l potrivit pentru ansambluri de iluminat care necesită o instalare convenabilă și rutare a cablurilor.

Personalizarea este disponibilă pentru tipul și lungimea cablului, în timp ce versiunile cu 2 pini, 3 pini și 4 pini acoperă diferite configurații de conexiune. Corpul conectorului negru poate fi asociat cu o piuliță de conectare din plastic galbenă sau albastră, permițând ansamblului să se potrivească cu diferite modele de echipamente.

FAQ

Cum funcționează conexiunea cu blocare prin apăsare SA16?

Se cuplează prin împingerea jumătăților compatibile împreună fără cuplare filetată, permițând o instalare mai rapidă în spații înguste.

Se poate conecta cablul turnat SA16 la versiunea de lipit fără cablu?

Da. În configurațiile compatibile, o parte poate fi versiunea cu cablu turnat, iar cealaltă parte, conectorul de lipit fără cablu.

Cum aleg între SA16 cu 2 pini, 3 pini și 4 pini?

Potriviți numărul de pini la conductorii necesari: 2 pini pentru perechi simple de putere sau semnal, 3 pini cu masă sau semnal suplimentar, 4 pini pentru mai mulți conductori.

Ce ar trebui să ofer atunci când personalizez tipul și lungimea cablului?

Furnizați lungimea cablului, tipul cablului, AWG sau secțiunea transversală, numărul de miezuri și configurația pinului. Un desen ajută la confirmarea direcționării și orientării conectorului.

Cum ar trebui întreținut SA16 pentru a păstra etanșarea IP68?

Folosiți cablul de OD între 4,0–9,0 mm, asigurați-vă că sigiliul din silicon este așezat corect, cuplați complet dispozitivul de blocare și verificați etanșarea pentru a nu se deteriora în timpul întreținerii.

Obțineți o cotație pentru conectorul dvs. de blocare automată M16

Solicitați prețul pentru conectorul cablului de blocare automată rezistent la apă M16, listat UL, cu numărul de pini preferat, specificațiile cablului și aranjamentul conectorului. HuaYi-FaDa oferă, de asemenea, suport OEM/ODM pentru ansambluri de cabluri personalizate și solicitări de mostre pentru a ajuta la evaluarea produsului potrivit pentru aplicația dvs.

Împărtășiți numărul de pini, specificațiile cablurilor și aranjamentul conectorului pentru a primi o ofertă personalizată. Vezi integralConector cablu UL impermeabilgamă.
