Conector cablu M12 UL impermeabil

Conectorul de cablu impermeabil HuaYi-FaDa M12 UL oferă protecție IP68, configurații cu 2 pini până la 5 pini și ansambluri de cablu turnate cu tipuri și lungimi de cablu personalizabile. Proiectată pentru automatizări industriale, iluminat exterior și echipamente electrice compatibile, seria SQ12 acceptă curent nominal de 5–10 A, funcționare la 300 V AC și temperaturi de la -40 °C la +105 °C. Personalizarea OEM/ODM și servicii de eșantion sunt disponibile.

Trimite o anchetă

Descriere produs

HuaYi-FaDaConector cablu M12 UL impermeabilcombină un ansamblu de cablu turnat, configurații multiple de pini și protecție IP68 pentru echipamentele electrice utilizate în medii industriale și în aer liber. Seria SQ12 acceptă tipuri și lungimi personalizate de cablu, cu contacte din aliaj de cupru placate cu aur și un material de carcasă clasificat UL94 V-0.

Avantaje

Ansamblu de cablu integrat

Conectorul SQ12 este turnat cu cablul său, eliminând necesitatea cablajului separat la capătul conectorului. Tipul și lungimea cablului pot fi personalizate pentru a se potrivi cu aspectul echipamentului și cerințele de instalare.

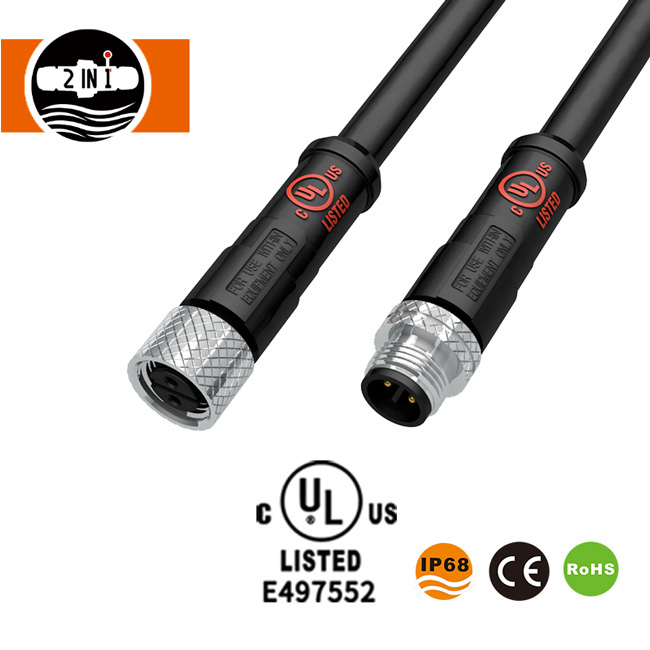

M12 UL Waterproof Cable Connector molded cable assembly

Configurații multiple de pin

Disponibil în versiuni cu 2 pini, 3 pini, 4 pini și 5 pini, conectorul găzduiește diferite aranjamente de conexiune electrică. Designul circular integrează contactele și conexiunea cablului într-un ansamblu compact.

Design de contact placat cu aur

Contactele din aliaj de cupru cu placare cu aur asigură interfața conductivă. Rezistența de contact specificată este sub 5 mΩ, iar rezistența de izolație depășește 500 MΩ.

Protectie IP68 si rezistenta la flacara

Conectorul are un rating IP68 și componente de etanșare din silicon. Carcasa și părțile izolatoare ale acestuia folosesc materiale plastice de înaltă performanță, cu rezistența la flacără UL94 V-0 specificată. Intervalul de temperatură de funcționare este de la -40°C la +105°C.

Specificații tehnice SQ12

Parametru	Caietul de sarcini
Numele produsului	Conector cablu M12 UL impermeabil
Model	SQ12
Tip conexiune	Ansamblu de cablu turnat
Personalizare cablu	Tipul și lungimea cablului
Opțiuni de fixare	2 pini, 3 pini, 4 pini, 5 pini
Culoare	Negru
Piuliță de conectare	Metal
Evaluare rezistentă la apă	IP68
Diametrul firului	18–22 AWG
Diametrul cablului	4,0–8,0 mm
Curent nominal	5-10 A
Tensiunea de operare	300 V AC RMS
Rezistenta la tensiune	1500 V AC timp de 1 minut
Rezistenta de contact	Mai puțin de 5 mΩ
Rezistenta de izolare	Mai mare de 500 MΩ
Durabilitatea împerecherii	≥3.000 de cicluri
Temperatura de functionare	-40°C până la +105°C
Rezistenta la flacara	UL94 V-0
Carcasă și izolație	Materiale plastice inginerești de înaltă performanță
Material de contact	Aliaj de cupru placat cu aur
Material de etanșare	Silicon
Certificari listate	UL, CQC

Performanță impermeabilă și structură de conectare

Carcasa cu clasificare IP68 oferă protecție etanșă la praf și rezistență la pătrunderea apei în condiții de testare definite. Componentele de etanșare din silicon fac parte din structura impermeabilă a conectorului, în timp ce piulița metalică asigură legătura mecanică între componentele compatibile.

M12 UL Waterproof Cable Connector waterproof structure

Structura de cablu turnată reduce nevoia de cablare separată la capătul conectorului. Gama sa de diametre de cablu de 4,0–8,0 mm găzduiește ansambluri de cabluri compatibile, în timp ce configurațiile cu patru pini acceptă diferite configurații de circuit.

Specificațiile furnizate nu stabilesc o clasificare separată IP68 pentru o interfață cu conector neconectat.

Aplicații

Sisteme de iluminat exterior:Conexiuni prin cablu turnat pentru echipamente de iluminat care funcționează în medii expuse.
Automatizare industriala:Conexiuni electrice pentru mașini și echipamente de control compatibile.
Echipament mecanic:Ansambluri de cabluri pentru echipamente care necesită conectori circulari compacti.
Echipamente solare fotovoltaice:Conexiuni electrice auxiliare compatibile.
Echipamente de comunicare:Conexiuni prin cablu pentru semnal compatibil sau circuite de alimentare.

Configurațiile de pini disponibile acceptă diferite aranjamente de cablare, în timp ce lungimile personalizate ale cablurilor se potrivesc cu diferite configurații ale echipamentelor.

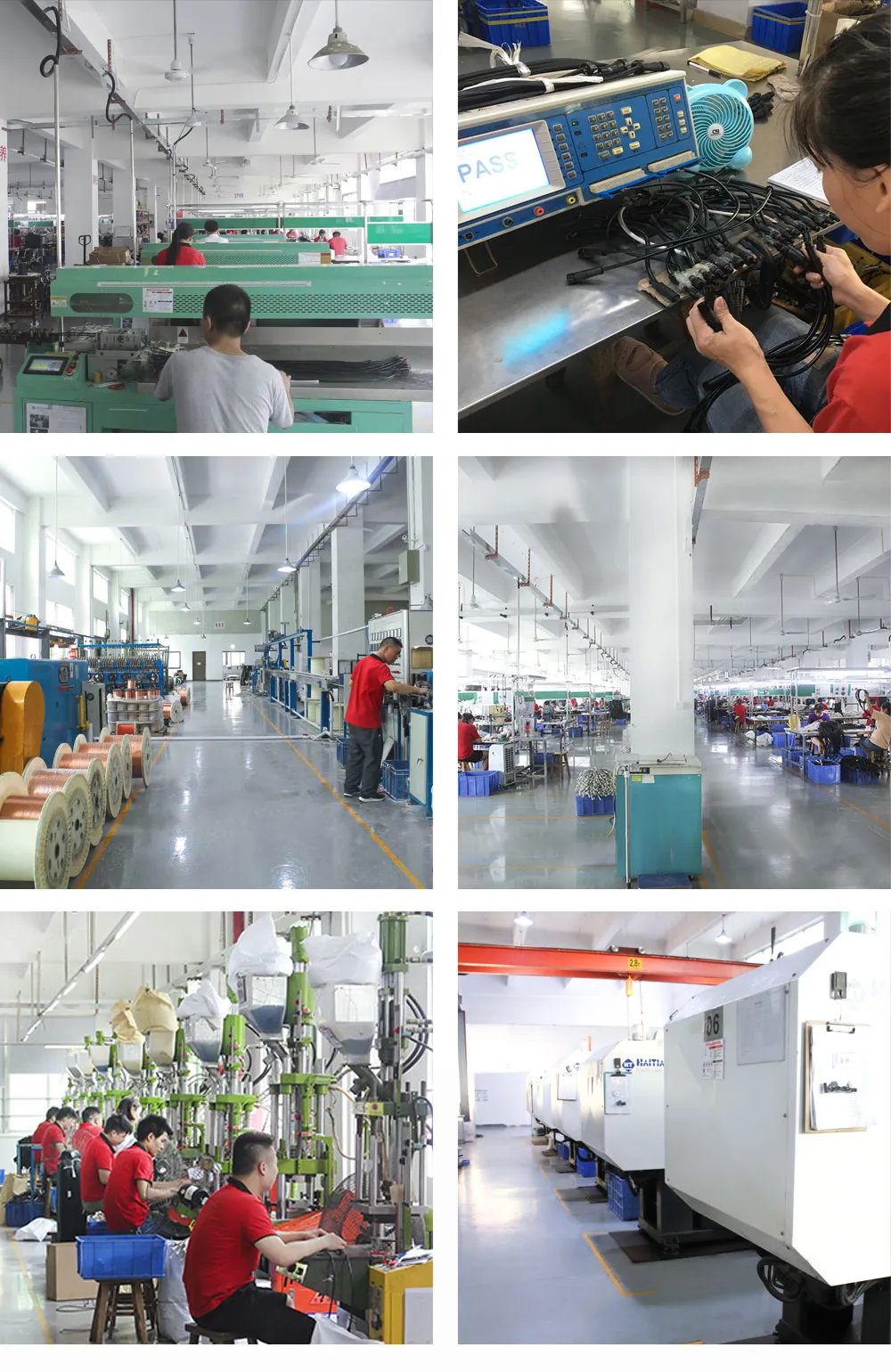

Capabilitățile de producție ale HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. a fost înființată în 2009 și este specializată în dezvoltarea, producția și vânzarea de cabluri și conectori impermeabili sub marca HuaYi-FaDa.

Compania raportează aproximativ 200 de angajați și peste 8.000 m² de spațiu în fabrică. Resursele sale de producție includ:

Prelucrare matriță:Facilități interne de dezvoltare și prelucrare a matrițelor.
Turnare prin injecție:Mașini de turnare prin injecție verticale și orizontale.
Prelucrare cablu:Echipamente de extrudare a sârmei, tăiere automată și decuplare.
Procesare terminală:Echipament pentru asamblarea terminalelor electrice.
Prelucrare de precizie:Facilități de frezare, șlefuire și prelucrare cu scânteie CNC.
Dezvoltarea produsului:O echipă independentă de cercetare și dezvoltare pentru conectori impermeabili și ansambluri de cabluri personalizate.

Aceste resurse de producție acoperă producția de componente din plastic, prelucrarea cablurilor, sculele și prelucrarea pieselor metalice.

Certificare UL și specificații ale materialelor

Seria SQ12 este listată cu certificare UL și CQC. Materialul carcasei are o clasificare specificată de rezistență la flacără UL94 V-0, iar pinii de contact folosesc aliaj de cupru placat cu aur. Aceste materiale și detalii de certificare sprijină evaluarea tehnică pentru aplicațiile echipamentelor electrice.

Clasa IP68 a conectorului se referă la protecția la pătrunderea prafului și a apei, în timp ce certificarea UL se referă la cerințele acoperite de certificarea aplicabilă. Conformitatea RoHS nu este listată în detaliile de certificare specifice modelului furnizate.

M12 UL Waterproof Cable Connector certification

Personalizare, mostre și livrare

HuaYi-FaDa oferă servicii OEM și ODM pentru conectori impermeabili și ansambluri de cabluri.

Personalizare cablu:Tipul și lungimea cablului.
Disponibilitatea eșantionului:Trei mostre gratuite per număr de piesă pentru evaluare unică; costurile de transport sunt separate.
Timp de producție:De obicei, 2-3 săptămâni după plasarea comenzii, în funcție de stocul și cerințele comenzii.
Livrare expres:DHL, UPS, FedEx sau TNT, cu timpi de tranzit estimați de 2-7 zile.
Transport în vrac:Transport maritim pentru transporturi mai mari.

Conectorul cablului impermeabil HuaYi-FaDa M12 UL este disponibil în configurații cu patru pini, cu ansambluri de cablu personalizabile, protecție IP68, contacte placate cu aur și valori electrice specificate pentru echipamente industriale și de exterior compatibile.
