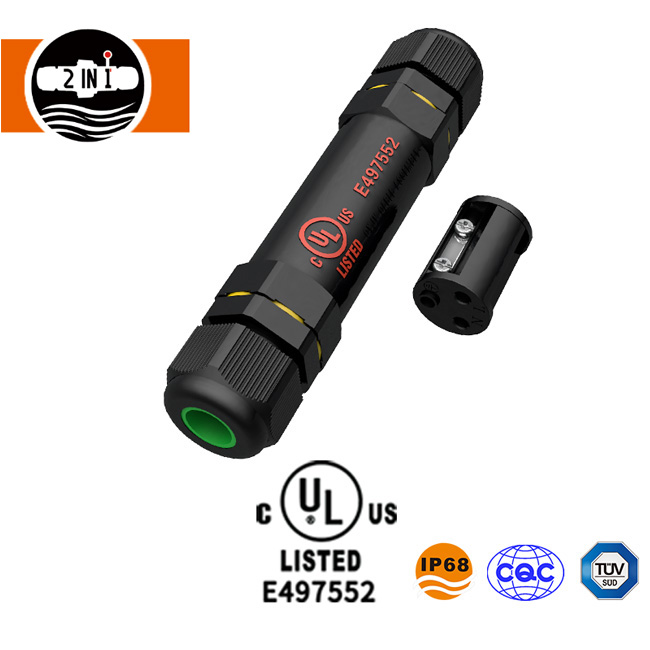

Conector rezistent la apă, listat UL, cu terminație cu șurub
  • Conector rezistent la apă, listat UL, cu terminație cu șurub Conector rezistent la apă, listat UL, cu terminație cu șurub

Conector rezistent la apă, listat UL, cu terminație cu șurub

Conector impermeabil HuaYi-FaDa UL cu terminație cu șurub are protecție IP68, opțiuni cu 2-5 poli și cablare cu borne șurub pentru iluminatul exterior și echipamentele industriale. Potrivit pentru fire de 14–18 AWG și cabluri de 6–12 mm, acceptă curent de 6–10 A și funcționare de 500 V AC RMS. Personalizarea OEM/ODM și testarea probelor sunt disponibile.

Trimite o anchetă

Descriere produs

Conector impermeabil HuaYi-FaDa UL cu terminație cu șurub acceptă cablarea pe teren în iluminatul exterior, echipamentele de automatizare și ansamblurile electrice care necesită etanșare IP68, conexiuni șurub-terminale și configurații cu 2-5 poli.

  • IP68
  • UL / TUV / CQC
  • 2–5 poli
  • 14–18 AWG
  • UL94 V-0

Proiectarea conexiunii și opțiunile stâlpilor

Conectorul utilizează terminale cu șuruburi pentru terminarea directă a firului fără lipire. Structura sa circulară dreaptă combină contactele electrice, intrarea cablurilor și componentele de etanșare. Acesta aparțineConector cu șurubseria în cadrulConector ULgamă.

  • Configurații de stâlpi 2-pini, 3-pini, 4-pini și 5-pini
  • Gama de sârmă 14–18 AWG
  • Diametrul cablului 6,0–12,0 mm
  • Metoda de conectare Terminare cu șurub pentru asamblare pe teren
  • Culoarea carcasei Negru
  • Denumirea modelului PG13
UL Listed Waterproof Connector With Screw Termination structure
Structură circulară dreaptă cu terminale cu șuruburi și etanșare din silicon

Specificații electrice și mecanice

Parametru Caietul de sarcini
Numele produsului Conector rezistent la apă, listat UL, cu terminație cu șurub
Model PG13
Gradul de protecție IP68
Curent nominal 6-10 A
Tensiunea de operare 500 V AC RMS
Rezistenta la tensiune 1500 V AC, 1 minut
Rezistenta de contact Mai puțin de 5 mΩ
Rezistenta de izolare Mai mare de 500 MΩ
Durabilitatea împerecherii ≥3.000 de cicluri
Temperatura de functionare -40°C până la +105°C
Evaluare la flacără UL94 V-0
Diametrul firului 14–18 AWG
Diametrul cablului 6,0–12,0 mm
Material de contact Aliaj de cupru nichelat
Carcasă și izolație Materiale plastice inginerești de înaltă performanță
Material de etanșare Silicon

Caracteristici de material și protecție

Carcasă și izolație

Carcasa și componentele izolate folosesc materiale plastice de inginerie, cu UL94 V-0 specificat pentru rezistența la flacără.

Contacte conductive

Contactele din aliaj de cupru placate cu nichel asigură conexiunea electrică între conductori. Rezistența de contact specificată este sub 5 mΩ, în timp ce rezistența de izolație depășește 500 MΩ.

Componente de etanșare

Garnitura din silicon face parte din structura impermeabilă. Clasamentul IP68 declarat se referă la protecția la pătrunderea prafului și a apei în condiții de testare definite.

UL Listed Waterproof Connector With Screw Termination sealing parts
Carcasă de inginerie din plastic, contacte nichelate și etanșare din silicon

Compatibilitatea aplicațiilor

Conectorul etanș la apă cu terminație cu șurub, listat UL, este destinat ansamblurilor electrice în care sunt necesare conexiuni șurub-terminale și etanșare ecologică.

  • Iluminat exterior

    Conexiuni electrice in instalatii de iluminat compatibile.

  • Automatizare industrială

    Cablaj pentru sisteme și echipamente de control compatibile.

  • Mașini

    Ansambluri electrice conectate la câmp care necesită dimensiuni definite de intrare a cablurilor.

  • Echipamente solare

    Conexiuni electrice auxiliare în care cerințele de tensiune, curent și mediu se potrivesc cu specificațiile conectorului.

  • Echipamente de comunicare

    Conexiuni în ansambluri de echipamente compatibile.

Produse înrudite:Conector cu șurub rezistent la apă, listat UL · Șurub în formă de T Conector impermeabil UL · Conector cu șurub rezistent la apă

Certificarea și verificarea conformității

Conectorul este specificat cu certificări UL, TUV și CQC, cu respectarea RoHS de asemenea enumerată. Clasamentul său IP68 specifică protecția împotriva pătrunderii prafului și apei în condiții de testare definite, în timp ce certificarea UL se referă la cerințele aplicabile de siguranță a produsului.

UL TUV CQC certificates of the waterproof connector
Certificate UL, TUV, CQC și conformitate RoHS

Capacități de producție HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. a fost înființată în 2009 și se concentrează pe cercetare și dezvoltare, producție și vânzări de conectori impermeabili și cabluri. Compania raportează aproximativ 200 de angajați și peste 8.000 m² de spațiu în fabrică.

  • 2009 Stabilit
  • ~200 Angajatii
  • 8.000 m²+ Spațiul fabricii
  • 7+ ani Aprovizionare OEM

Facilitățile sale de producție includ:

  • Ateliere de prelucrare matrite si turnare prin injectie.
  • Ateliere de extrudare a sârmei și prelucrare feronerie.
  • Echipamente automate de tăiere, decuplare, trefilare și procesare terminale.
  • Echipamente CNC de frezare, șlefuire și prelucrare cu scânteie.
  • Cercetare și dezvoltare independentă pentru conectori și cabluri impermeabili personalizate.

Produsele noastre sunt supuse unei inspecții de 100% înainte de livrare, unele produse fiind testate de două sau trei ori. De asemenea, raportează mai mult de șapte ani de experiență în aprovizionarea OEM care implică Amphenol, Philips (Signify) și OSRAM.

HuaYi-FaDa waterproof connector production equipment
Echipamente interne de turnare, extrudare, CNC și procesare terminale

Mostre, timp de producție și personalizare

  • Mostre:Trei mostre gratuite per număr de piesă pentru evaluare unică; costurile de transport sunt suplimentare.
  • Termen de livrare standard:2–3 săptămâni după plasarea comenzii, în funcție de stocul și cerințele comenzii.
  • Personalizare:Proiectări și ambalaje ale conectorilor OEM/ODM bazate pe desene și specificații tehnice.
  • Garantie de calitate:Trei ani, după cum se menționează în informațiile companiei.
  • Livrare expres:Timp de tranzit estimat de 2–7 zile pentru servicii precum DHL, UPS, FedEx sau TNT.
  • Livrare în vrac:Transportul maritim este disponibil pentru transporturi mai mari.

Pentru conectorul impermeabil la apă cu terminație cu șurub, listat UL, confirmați numărul de poli, ecartamentul firului, diametrul cablului, valorile electrice, domeniul de certificare și cantitatea necesară înainte de producție.
