În domenii precum echipamentele de exterior, automatizarea industrială, inginerie marină și vehicule cu energie nouă, fiabilitatea conexiunilor electrice determină adesea durata de viață a întregului sistem.Conectori circulari impermeabilisunt concepute pentru a rezolva provocările de conectare în medii dure care implică umiditate, praf și vibrații. Sunt mai mult decât „dopuri” – sunt soluții de inginerie cuprinzătoare care integrează etanșarea, blocarea și transmisia semnalului.

De ce să alegeți circular?

În aplicațiile de inginerie, avantajele conectorilor circulari provin din raționalitatea naturală a structurii lor geometrice.

• Utilizare mare a spațiului: secțiunea transversală circulară permite un număr maxim de contacte în cea mai mică amprentă, permițând configurații de pini de înaltă densitate.

• Implementare simplă de etanșare: Profilul circular, combinat cu inele O sau garnituri, creează o presiune radială uniformă, asigurând o performanță de etanșare fiabilă.

• Rezistență mecanică superioară: carcasele circulare distribuie stresul uniform, oferind o rezistență mai bună la impact și vibrații decât conectorii dreptunghiulari. Mecanismele de blocare cu filet și baionetă asigură o siguranță mai robustă a împerecherii.

În schimb, conectorii standard non-impermeabil sunt de obicei potriviți numai pentru mediile interioare uscate. Fără structuri de etanșare, acestea sunt predispuse la defecțiuni din cauza pătrunderii apei sau a degradării UV atunci când sunt expuse în aer liber.

Înțelegerea evaluărilor IP: primul pas în selecție

„Impermeabil” este un concept general care trebuie cuantificat utilizând evaluările IP (protecție la intrare) în practica inginerească. Conform standardului IEC 60529, prima cifră după IP reprezintă protecția împotriva prafului, iar a doua cifră reprezintă protecția apei.

Notă cheie: clasificarea IP a unui conector se referă, de obicei, la capacitatea sa de protecție în condiția cuplată. Dacă portul echipamentului este expus pentru perioade îndelungate, trebuie instalat un capac de protecție; în caz contrar, protecția este compromisă.

Materialele și structura determină durata de viață

Dincolo de evaluările IP, selecția materialului afectează în mod direct longevitatea conectorului în medii specifice.

• Materiale de carcasă: pentru utilizare pe termen lung în exterior, sunt recomandate materialele termoplastice (cum ar fi policarbonatul și PBT) - sunt ușoare, rezistente la coroziune și oferă rezistență la UV (certificat UL F1). Carcasele metalice (aliaj de aluminiu, oțel inoxidabil) sunt potrivite acolo unde este necesară o rezistență mecanică mai mare sau o ecranare EMI, oțelul inoxidabil fiind alegerea preferată pentru mediile marine cu pulverizare de sare.

• Mecanisme de blocare:

• Blocare filetată: cea mai fiabilă, rezistență excelentă la vibrații, potrivită pentru industria grea.

• Blocare cu baionetă/împingere-tragere: Permite inserarea și extragerea rapidă cu feedback clar de „clic” sonor, economisind timp semnificativ de instalare, mai ales ideal pentru operațiuni deasupra capului sau în spațiu restrâns.

• Contacte: Pentru a asigura stabilitatea semnalului, contactele sunt de obicei realizate din aliaj de cupru cu placare cu aur pentru a rezista la oxidare și coroziune.

Considerații practice în instalare și întreținere

În instalarea și întreținerea efectivă, următoarele puncte determină în mod direct dacă performanța de protecție a conectorului este realizată pe deplin:

1. Evitați încordarea cablului: Nu trageți niciodată de cablu pentru a cupla sau deconecta conectorul. Tensiunea cablului poate deteriora structura de etanșare din spate, cauzând defecțiunea ratingului IP. Asigurați-vă că în timpul instalării este prevăzută o detensionare adecvată pentru cablu.

2. Strângeți numai manual: Cu excepția porturilor speciale pentru scule, toate operațiunile de blocare trebuie efectuate manual. Strângerea excesivă cu chei sau unelte poate deteriora filetele sau carcasa.

3. Inspecție regulată: verificați periodic dacă inelele de etanșare sunt îmbătrânite sau crăpate și dacă contactele sunt corodate sau contaminate. Pentru porturile care nu sunt utilizate pentru perioade lungi de timp, sigilați-le cu capace de protecție.

Mărcile și serialele principale de pe piață

În funcție de cerințele diferitelor aplicații, o gamă de produse din seria matură sunt deja disponibile pe piață:

Amphenol: Seria sa X-Lok acceptă blocarea rapidă prin împingere și tragere, iar seria M12 S-Code îndeplinește standardul IEC 61076-2-111, oferind grade de protecție IP67/IP68/IP69K, potrivite pentru automatizarea industrială și tranzitul feroviar.

Omron: Seria XS5 (M12 SmartClick) dispune de o structură internă inovatoare de blocare care previne blocarea reziduurilor, acceptă blocarea rapidă cu 1/8 de tură și este utilizată pe scară largă în scenarii de automatizare din fabrică, cum ar fi industria auto, alimente și băuturi.

Bulgin: Seria sa 400 oferă protecție IP68/IP69K, care acoperă conexiunile de putere, date și RF, potrivite pentru medii dure, cum ar fi cele maritime și de prelucrare a alimentelor.

Souriau - Eaton: Seria UTS dispune de o carcasă din plastic cu blocare cu baionetă cu 1/3 de tură, unele modele menținând gradul IP68 chiar și în stare neconectată și acceptă configurații mixte de putere și semnal.

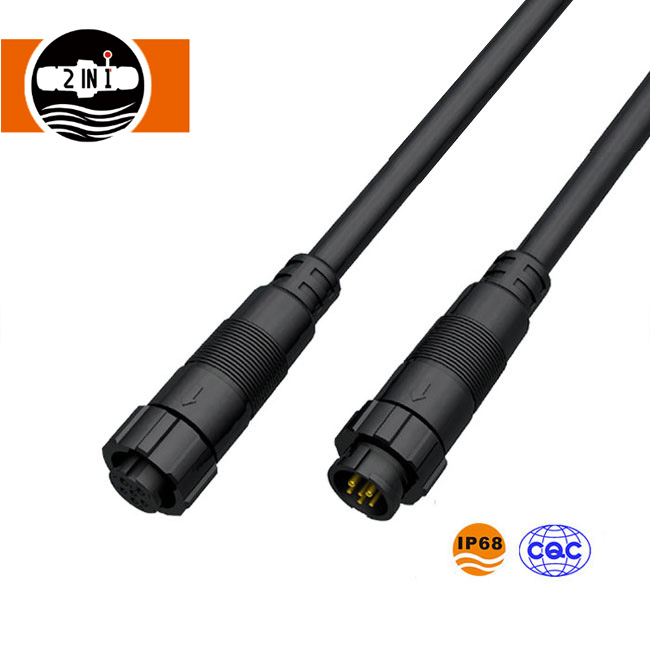

HuaYi-FaDa: Seria M26 oferă atât versiuni supramultate, cât și versiuni detașabile, care acceptă gradul de protecție IP68, cu proprietăți ignifuge, antioxidare și rezistente la coroziune, potrivite pentru iluminat LED, echipamente de scenă, rețea inteligentă, energie solară și echipamente de automatizare, cu servicii personalizate disponibile, inclusiv opțiuni pentru lungimea cablului și culoarea carcasei.

Toate mărcile și modelele de produse ale terților menționate în acest articol sunt proprietatea proprietarilor respectivi și sunt furnizate doar în scop de referință.Tehnologia HuaYi-FaDaeste un producător independent și nu are nicio afiliere cu mărcile menționate mai sus, cu excepția cazului în care se specifică altfel în mod expres.
