Care sunt diferitele evaluări de impermeabilitate pentru conectori? Care sunt cerințele corespunzătoare de impermeabilitate?

În industrii precum industrial, auto, electronice de larg consum și echipamente pentru exterior,conectori impermeabilisunt componente cheie care asigură funcționarea stabilă a echipamentelor în medii umede, prăfuite sau subacvatice.

Standardele de evaluare a rezistenței la apă pentru conectori se bazează în principal pe standardul IEC 60529 IP (protecție la intrare) stabilit de Comisia Electrotehnică Internațională (IEC) și pe standardele de evaluare IP din ISO 20653. Standardele interne chineze se referă la standardul stabilit de QC/T 413.

Standardele diferite reflectă cerințe și caracteristici diferite ale aplicațiilor, iar fiecare standard este actualizat și îmbunătățit continuu pe măsură ce se dezvoltă aplicațiile.

Standardele comune IP sunt explicate mai jos:

Înțeles IP Protection Rating

Primul număr (evaluare împotriva prafului): variază de la 0 la 6, indicând capacitatea de a proteja împotriva pătrunderii obiectelor străine solide. Cu cât numărul este mai mare, cu atât protecția este mai puternică. De exemplu, ratingul 0 nu oferă nicio protecție, în timp ce ratingul 6 previne complet pătrunderea prafului.

Al doilea număr (evaluare rezistentă la apă): variază de la 0 la 8, indicând capacitatea de a proteja împotriva pătrunderii apei lichide. Cu cât numărul este mai mare, cu atât performanța impermeabilă este mai bună.

Evaluare rezistentă la praf (prima cifră)

Evaluările de rezistență la praf variază de la 0 la 6, reprezentând capacitatea echipamentului de a proteja împotriva prafului:

IP0X: Fără protecție, complet fără capacitate de protecție la praf.

IP1X: Protejează împotriva pătrunderii obiectelor solide mai mari de 50 mm în diametru.

IP2X: Protejează împotriva pătrunderii obiectelor solide mai mari de 12,5 mm în diametru.

IP3X: Protejează împotriva pătrunderii obiectelor solide mai mari de 2,5 mm în diametru.

IP4X: Protejează împotriva pătrunderii obiectelor solide mai mari de 1 mm în diametru.

IP5X: Protejează împotriva pătrunderii prafului, dar nu complet; o cantitate mică de praf poate fi tolerată în interiorul echipamentului.

 IP6X: Protejează complet împotriva pătrunderii prafului; interiorul echipamentului este fără praf.

Evaluare specifică de impermeabilitate (a doua cifră) și cerințe

• IPX1: Niciun efect de la picurarea verticală a apei; poate fi amplasat într-un loc adăpostit în timpul ploii slabe.

• IPX2: Neafectat de picurarea apei la o înclinare de 15°, puțin mai strict decât IPX1, potrivit pentru echipamentele plasate în unghi.

• IPX3: Rezistent la pulverizarea cu apă din unghiuri de până la 60°.

• IPX4: Rezistent la stropirea cu apă din toate direcțiile.

• IPX5: Rezistent la jet de jet, rezistă la jet puternic din toate direcțiile.

• IPX6: Rezistent la jet puternic de pulverizare, rezistă la fluxul puternic de apă din toate direcțiile.

• IPX7: Rezistent la scufundare, poate fi scufundat în apă la o anumită adâncime și pentru o anumită perioadă de timp, cum ar fi în maximum 1 metru și timp de cel mult 30 de minute.

• IPX8: Rezistent la imersiune continuă, poate fi scufundat continuu în apă la o anumită adâncime și pentru o anumită perioadă de timp, cum ar fi conectorii utilizați în echipamentele de explorare de adâncime.

Există un rating special definit: IPX9K.

Anterior, IPX4K, IPX6K și IPX9K erau exclusiv industriei auto, dar ulterior aplicația lor s-a extins și în alte industrii.

În seriile ISO 16750, DIN 40050 și ISO 20653, IPX9K este cel mai strict rating de impermeabilitate. Aceasta include testul IPX9K în standardul autohton QC/T417.1-2001, „Metode de testare și cerințe generale de performanță pentru conectorii cablajului auto”.

Odată cu actualizările ulterioare ale standardelor și adăugarea de noi domenii de aplicație, domeniile de aplicare ale IPX9K au continuat să se extindă.

• IPX9K: Cel mai înalt nivel de rezistență la apă, capabil să fie curățat în condiții de temperatură ridicată și presiune înaltă, potrivit pentru echipamente de prelucrare a alimentelor, mașini agricole, mașini de spălat cu înaltă presiune și alte echipamente.

Recomandare pentru puterea mărcii: de ce să alegeți tehnologia HuaYi-FaDa

Tehnologia HuaYi-FaDaeste o întreprindere națională profesională specializată în cercetare și dezvoltare, producție și vânzare de conectori impermeabili, care deține ani de experiență în producție, un sistem complet de producție și procese mature de control al calității.

Ne concentrăm pe proiectarea și producțiaconexiune impermeabilăsoluții, cu produse care acoperă mai multe serii, inclusiv conectori de semnal, conectori de alimentare și conectori de rețea, utilizate pe scară largă în automatizări industriale, iluminat exterior, energie nouă, echipamente de comunicații, echipamente de scenă și sisteme de monitorizare. Avantajele noastre principale:

Puterea profesională a fabricii: avem propriile noastre ateliere de fabricare a matrițelor, turnare prin injecție, fabricare a sârmei și asamblare, oferind un serviciu unic de la proiectare până la livrare, asigurând o calitate și un timp de livrare stabil și controlabil.

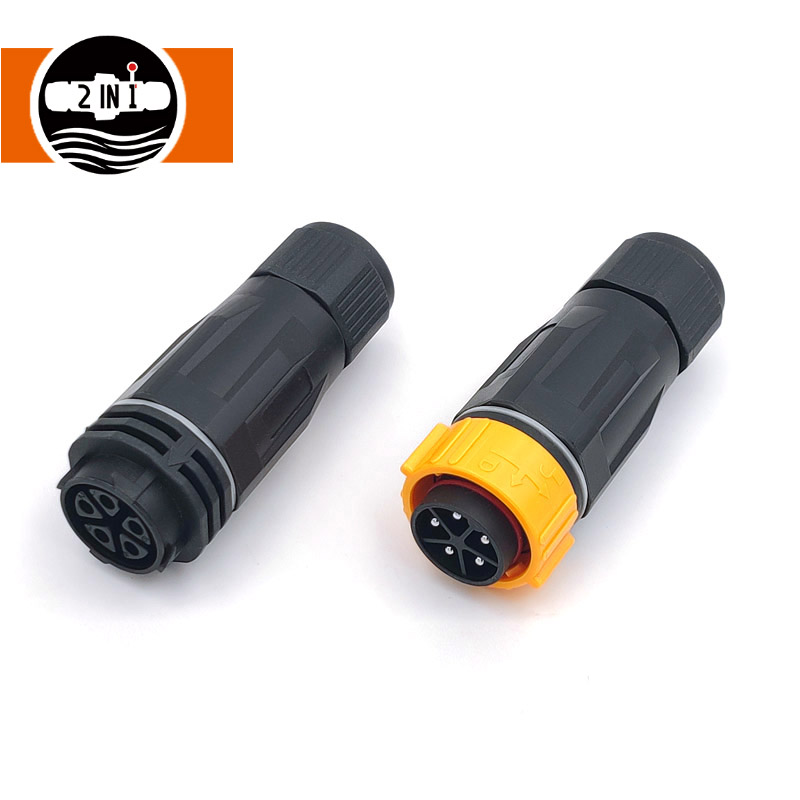

Gamă completă de produse impermeabile: Oferim conectori miniaturali M8, conectori de alimentare cu curent mare de 40A, conectori de rețea impermeabili RJ45, conectori impermeabili cu șuruburi etc., satisfacând nevoile de conectare ale diferitelor dispozitive.

Performanță stabilă și fiabilă a produsului: Folosind materiale plastice de înaltă specificație, contacte din aliaj de cupru și structuri de etanșare din silicon, produsele noastre obțin un grad de protecție IP67/IP68, permițând utilizarea pe termen lung în medii umede, prăfuite și cu temperatură înaltă/joasă.

Certificari cuprinzătoare și control al calității: produsele noastre sunt CE, RoHS și alte certificări. Fiecare produs este supus mai multor runde de testare înainte de a părăsi fabrica pentru a asigura conexiuni stabile și utilizare în siguranță.

Personalizare flexibilă și servicii rapide: acceptăm cerințele de personalizare pentru lungimea firului, conectorii, numărul de miezuri și metodele de instalare. Oferim teste de mostre, suport tehnic, livrare rapidă și servicii post-vânzare.
