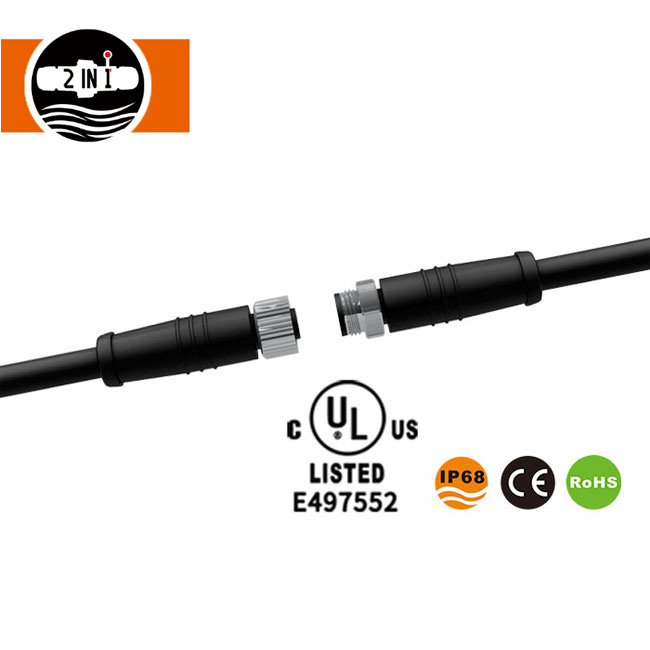

Conector cablu electric M12 impermeabil

Conectorul cablului electric impermeabil M12 este unul dintre produsele de bază ale tehnologiei HuaYi-FaDa, conceput special pentru diferite scenarii de conexiune electrică care necesită impermeabilizare și rezistență la coroziune. Echilibrează caracterul practic și durabilitatea, adaptându-se la o varietate de condiții complexe de lucru. Produsul adoptă un design modular: partea superioară are interfețe de contact placate cu aur pentru a asigura o transmisie stabilă a curentului și a semnalului; partea din mijloc are o piuliță de blocare metalică pentru a spori fermitatea conexiunii și pentru a preveni desprinderea indusă de vibrații; iar partea inferioară are o carcasă de nailon PA66 cu rezistență excelentă la intemperii și performanță de protecție. Aceste trei elemente lucrează împreună pentru a asigura funcționarea stabilă a conectorului cablului electric impermeabil M12 chiar și în medii dure. Suntem întotdeauna orientați către client, optimizând structura produsului și îmbunătățind performanța produsului pentru a face acest conector M12 pentru cablu electric impermeabil, adaptabil la nevoile reale de aplicare a mai multor industrii și pentru a reduce riscul de defecțiune a conexiunii pentru clienții noștri.

Parametrul conectorului cablului electric impermeabil M12

Analiza structurii produsului

Partea superioară: Interfață de contact placată cu aur

Partea superioară a conectorului cablului electric impermeabil M12 este zona de contact a miezului, realizată din alamă placată cu aur. Placarea cu aur uniformă și densă izolează eficient conectorul de substanțele corozive precum aerul și umiditatea, prevenind oxidarea și rugina și asigurând continuitatea și stabilitatea transmisiei de curent și semnal. Designul contactului se conformează standardelor din industrie, asigurând inserarea și îndepărtarea lină și contactul strâns. Acest lucru reduce eficient rezistența de contact și pierderea semnalului, făcându-l potrivit pentru cerințele de transmisie de joasă tensiune și curent și ideal pentru scenarii industriale cu cerințe ridicate de stabilitate a semnalului.

Partea mijlocie: piuliță de blocare metalică

Produsul prezinta o piulita metalica in partea de mijloc, realizata din aliaj de inalta rezistenta si prelucrata cu precizie. Firele sunt clare și regulate, iar forța de blocare este moderată. Permite blocarea rotației la 360°, asigurând o conexiune sigură și fiabilă între conector și echipament/cabluri, prevenind în mod eficient slăbirea sau detașarea din cauza vibrațiilor echipamentului sau a impacturilor externe. Suprafața piuliței metalice este tratată cu un strat anti-coroziune, permițându-i să reziste la medii dure, cum ar fi umiditatea și praful, prelungind durata de viață generală a conectorului cablului electric impermeabil M12.

Partea inferioară: carcasă din nailon PA66

Partea inferioară a conectorului cablului electric impermeabil M12 este structura carcasei, realizată din material de nailon PA66 de înaltă calitate, care îndeplinește standardul ignifug 94-VO și are proprietăți excelente ignifuge, rezistente la intemperii și la impact. Carcasa are un design riguros de etanșare, echipat cu un inel impermeabil din silicon dedicat, obținând un grad de impermeabilitate IP67 sau mai mare, prevenind efectiv praful, umezeala și uleiul să pătrundă în conector și protejând contactele interne și cablurile de deteriorare. În același timp, materialul de nailon PA66 posedă și o rezistență bună la temperaturi scăzute, menținând stabilitatea structurală chiar și în medii extreme cu temperaturi scăzute de -40℃, fără a deveni casant sau deformat.

Caracteristicile produsului

1. Performanță de încredere rezistentă la apă și praf

Conectorul cablului electric impermeabil M12 îndeplinește standardul IP67, rezistent la apă și praf, iar unele modele pot fi actualizate la IP68. Previne eficient pătrunderea prafului și scufundarea pe termen scurt în apă, făcându-l potrivit pentru medii exterioare, umede și cu praf, oferind o protecție completă pentru conexiunile electrice. Rețineți că scufundarea prelungită în apă trebuie evitată pentru a preveni afectarea performanței sale de protecție.

2. Material superioară și rezistență la coroziune

Contactele sunt din alamă placată cu aur, carcasa este din nailon PA66, iar piulița este din metal. Aceste trei materiale lucrează împreună pentru a spori rezistența la coroziune, rezistența la ulei și rezistența la impact a produsului. Produsul a fost supus unor teste riguroase de pulverizare cu sare (fără coroziune după 48 de ore de testare cu pulverizare cu sare neutră), făcându-l potrivit pentru diverse medii chimice în medii industriale și prelungindu-și durata de viață.

3. Opțiuni multiple de pin și compatibilitate largă

Oferă configurații multiple de pini, inclusiv 2-pini, 3-pini, 4-pini, 5-pini, 8-pini, 2+2-pini, 2+3-pini și 2+4-pini, permițând o selecție flexibilă în funcție de nevoile de conectare ale clienților. Se adaptează la diferite scenarii de transmisie a puterii și a semnalului și este compatibil cu diverse dispozitive, cum ar fi iluminarea cu LED-uri, senzori și dispozitive de acționare.

4. Instalare convenabilă și conexiune sigură

Suportă montarea pe panoul din spate, simplificând procesul de instalare fără a necesita instrumente complexe sau abilități specializate, îmbunătățind astfel eficiența instalării. Designul piuliței metalice de blocare centrală asigură inserarea și îndepărtarea lină și este rezistent la șocuri și anti-slăbire, potrivit pentru scenarii de automatizare industrială cu vibrații frecvente.

5. Transmiterea semnalului cu pierderi reduse

Contactele placate cu aur au o rezistență scăzută de contact (≤10mΩ) și o rezistență ridicată de izolație (≥100MΩ), reducând efectiv pierderile de curent și de transmisie a semnalului, asigurând o transmisie stabilă și fără interferențe a semnalului și adaptându-se la scenarii de înaltă precizie, cum ar fi autobuzele industriale și transmisia semnalului senzorului.

Avantaje tehnice

1. Procesul de producție de precizie

Avem ateliere profesionale de prelucrare a matrițelor, turnare prin injecție și prelucrare hardware, utilizând echipamente de producție de înaltă precizie, cum ar fi mașini de turnare prin injecție verticale și mașini de frezat CNC, pentru a prelucra cu precizie fiecare componentă a conectorului cablului electric impermeabil M12. Acest lucru asigură dimensiuni precise, o structură îngrijită, inserare și îndepărtare lină și adaptabilitate puternică. Toate produsele sunt supuse unei inspecții complete 100% (nu eșantionare pe lot) pentru a preveni părăsirea fabricii de produse necalificate.

2. Design standardizat și compatibil

Conectorul cablului electric impermeabil M12 este proiectat în conformitate cu standardul internațional IEC-61076-2-101, având o excelentă interschimbabilitate și compatibilitate inversă. Este compatibil cu alte mărci de conectori M12 cu aceeași specificație și codare, reducând costurile de înlocuire și riscurile de adaptare pentru clienți. Produsul acceptă mai multe metode de codare, inclusiv codarea A, permițând configurarea flexibilă în funcție de diferite scenarii de aplicație.

3. Suport tehnic personalizat

Avem o echipă independentă de cercetare și dezvoltare cu experiență vastă în personalizarea conectorilor impermeabili. Putem oferi servicii de personalizare OEM/ODM bazate pe nevoile specifice ale clienților, inclusiv personalizarea personalizată a configurațiilor pinului, culorilor carcasei, lungimii cablurilor, rezistenței la apă etc., pentru a îndeplini cerințele speciale de conectare ale diferitelor industrii și echipamente.

4. Sistem strict de control al calității

Am stabilit un sistem de control al calității care respectă standardele ISO9001:2008. De la achiziționarea materiilor prime și procesarea producției până la livrarea produsului finit, fiecare pas este strict controlat de inspectori profesioniști de calitate. Toate materiile prime sunt selectate din materiale ecologice conforme RoHS și UL, asigurându-se că produsele noastre sunt non-toxice, ecologice și respectă cerințele de mediu ale multor țări și regiuni din întreaga lume.

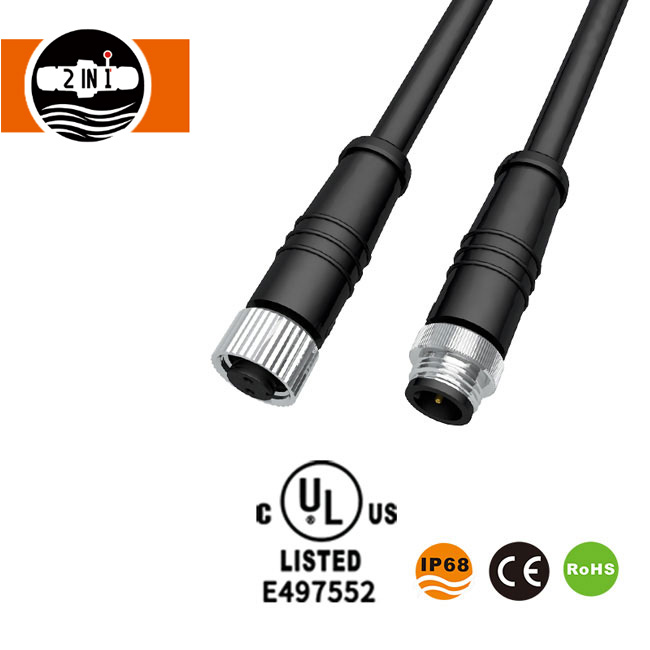

Detalii despre produs conector M12 pentru cablu electric impermeabil

Conexiune:

Scenarii de aplicare

1. Iluminare LED

Folosit pe scară largă în diverse produse de iluminat cu LED-uri, cum ar fi lumini cu LED-uri, lumini cu LED-uri de spălat perete, lumini LED în pământ, lumini cu LED-uri, lumini cu LED-uri, lumini pentru perdele și lumini intermitente. Oferă conexiuni stabile și impermeabile pentru echipamentele de iluminat, adaptându-se la diverse scenarii de iluminat inclusiv medii umede exterioare și interioare, asigurând funcționarea normală a echipamentelor de iluminat.

2. Automatizări industriale

Se conectează cu ușurință la întrerupătoarele de proximitate, dispozitivele de monitorizare a debitului, componentele fieldbus, dispozitivele senzoriale și dispozitivele actuatoare. Potrivit pentru automatizarea fabricii, robotică și echipamente mecanice, menține semnalul stabil și transmisia curentului în medii industriale dure, îmbunătățind fiabilitatea echipamentului.

3. Energie nouă și comunicare

Adaptat la echipamente energetice noi, cum ar fi module solare fotovoltaice și invertoare, precum și echipamente de comunicație 5G și vehicule electrice ecologice. Posedă rezistență excelentă la intemperii și performanță anti-interferențe, adaptându-se la condiții complexe de mediu în aer liber și asigurând funcționarea stabilă a echipamentului.

4. Alte Câmpuri

Se aplică și dispozitivelor medicale, echipamentelor marine și echipamentelor mecanice, oferind soluții de conectare adecvate pentru diverse dispozitive care necesită conexiuni impermeabile, rezistente la coroziune și foarte stabile.

FAQ

Î1: Care este gradul de rezistență la apă al conectorului cablului electric impermeabil M12?

A1: Modelul standard are un rating de impermeabilitate IP67, prevenind efectiv pătrunderea prafului și imersiunea pe termen scurt în apă. De asemenea, oferim o opțiune personalizată de rating IP68, care poate fi actualizată în funcție de nevoile clienților, potrivită pentru scenarii cu cerințe mai mari de impermeabilitate.

Î2: Ce configurații de pin acceptă produsul? Pot fi personalizate pini speciali?

A2: Configurațiile standard ale pinii includ 2-pini, 3-pini, 4-pini, 5-pini, 8-pini, 2+2-pini, 2+3-pini și 2+4-pini. Personalizarea OEM/ODM este acceptată; configurațiile și aranjamentele speciale ale pinului pot fi personalizate în funcție de nevoile specifice ale clienților.

Î3: Care este durata de viață a produsului? Există o garanție de calitate?

A3: Durata de viață mecanică a produsului este ≥3000 de cicluri de împerechere. În condiții normale de utilizare, durata sa de viață poate ajunge la mai mult de 3 ani. Oferim o garanție de calitate de 3 ani. În perioada de garanție, vom oferi servicii gratuite de reparații sau înlocuiri pentru problemele de calitate cauzate de daune non-umane.

Q4: Pot fi furnizate mostre? Î4: Care este timpul de livrare a probei?

A4: Sunt disponibile mostre gratuite, cu 3 mostre per model. Timpul de livrare a mostrei este de 3-5 zile lucrătoare. Pentru mostrele personalizate, timpul de livrare va fi prelungit în funcție de complexitatea personalizării.

Î5: Care este timpul de livrare a comenzii? Acceptați achizițiile în vrac?

A5: Termenul standard de livrare a comenzii este de 2-3 săptămâni. Comenzile în vrac pot fi ajustate în funcție de cantitatea comenzii și programul de producție. Susținem achizițiile în vrac, care oferă prețuri mai competitive. Vă rugăm să consultați echipa noastră de vânzări pentru detalii.

Î6: Produsul îndeplinește cerințele de protecție a mediului?

A6: Da, conectorul nostru de cablu electric impermeabil M12 utilizează materii prime ecologice conforme cu RoHS. Procesul de producție respectă cerințele de mediu, iar produsul este non-toxic și inofensiv, respectând reglementările de mediu din multe țări și regiuni din întreaga lume.
